EAN: 3760244880888 UGS ALR3206T Catégories , Étiquettes , , , ,

GRAND AFFICHEUR GRAPHIQUE
TACTILE : Clavier sensitif,
CONNECTEE : USB, RS485 (option LAN) et 0-10V isolées

Drivers et exécutables LabVIEW fournis

PERFORMANTE : Sortie arrière avec télérégulation

COUPLAGE : Série, Parallèle, Tracking automatique
FONCTIONS : Arbitraire, carré, rampe positive et négative,
temps de montée et temps de descente réglable
ELEGANTE & LEGERE : nouveau design
GAIN DE PLACE : Coffret vertical compact
PRATIQUE : Légère avec poignée intégrée et
rangement pour le cordon secteur.
SILENCIEUSE : Ventilation contrôlée
VERROUILLAGE : de la configuration & « stand-by »

Télécharger la fiche techniqueTélécharger le manuel d'utilisationTéléchargez le manuel d'utilisation français

715,00  HT

Alimentation programmable triple : 2x 0 -32V ; 0 – 6A ; 1-15V ; 400W

EAN: 3760244880888 Ref. : ALR3206T Catégories , Étiquettes , , , ,

GRAND AFFICHEUR GRAPHIQUE
TACTILE : Clavier sensitif,
CONNECTEE : USB, RS485 (option LAN) et 0-10V isolées

Drivers et exécutables LabVIEW fournis

PERFORMANTE : Sortie arrière avec télérégulation

COUPLAGE : Série, Parallèle, Tracking automatique
FONCTIONS : Arbitraire, carré, rampe positive et négative,
temps de montée et temps de descente réglable
ELEGANTE & LEGERE : nouveau design
GAIN DE PLACE : Coffret vertical compact
PRATIQUE : Légère avec poignée intégrée et
rangement pour le cordon secteur.
SILENCIEUSE : Ventilation contrôlée
VERROUILLAGE : de la configuration & « stand-by »

Télécharger la fiche techniqueTélécharger le manuel d'utilisationTéléchargez le manuel d'utilisation français

715,00  HT

Description

Voies concernées CH1 et CH2 (MAITRE ET ESCLAVE)                       CH3
                                 Séparé           Symétrique     Série       Parallèle        Variable

Tension de sortie
2 x 0 – 32 V   ± 0 – 32 V        0 – 64 V  0 – 32 V         1 – 15 V

Courant de sortie 2 x 0 – 6 A     ± 0 – 6 A          0 – 6 A    0 – 12 A          3 A / 1A

Protections
• Contre les courts-circuits, par régulation de courant.

Contre les échauffements excessifs, par ventilateur contrôlé et disjonction thermique.                                 • Contre les surintensités à l’entrée secteur, par fusibles internes.

Divers et fonctionnalités
• Affichage : LCD graphique 128 x 64 pixels avec rétro-éclairage blanc.

                      Visualisation de tous les paramètres (CV, CC, RMT, etc…)

• Mémoire : 16, dont 15 configurables.

• OVP/OCP : Contre les surtensions et surintensités, réglable de 0 au maxi.

• Fonctions :
6 disponibles en U ou I sur CH1 & CH2 (arbitraire, carré, rampe montante et descendante périodique, temps de montée / descente monocoup) ;                                                                                               réglage du temps de 10 ms à 50 mn.
• Télérégulation : mode 4 fils sur borniers à leviers en face arrière

                                Correction de la chute de tension dans les câbles : 2 V

• Standby :
activation/désactivation des sorties et standby de l’alimentation.

Interfaces
Toutes les interfaces sont isolées des sorties (150 VDC max).

• USB et RS485 livrées en standard.

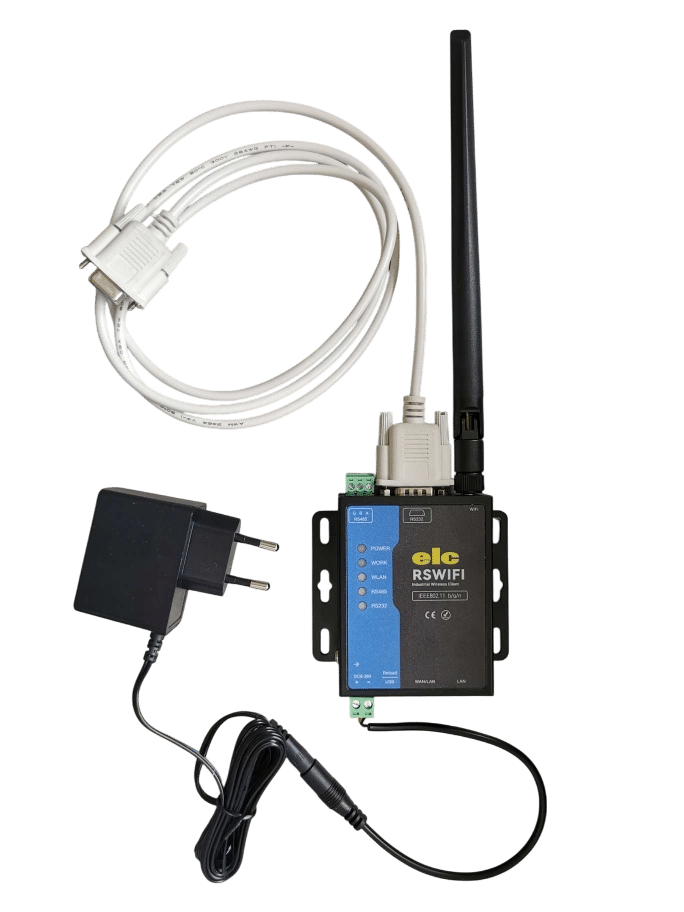

*option RSETHER : adaptateur ETHERNET.
• Drivers et exécutable LabVIEW™ fournis en standard.

• commande 0 – 10V :
pour U & I de CH1 ou U de CH1 & CH2, par entrée direct 0-10 V ou potentiomètre/résistance variable 10 kW.
• commande ON/OFF :
configurable sur les 3 voies.
• Entrée des commandes :
sur borniers à levier à l’arrière.

Autres caractéristiques
• Sécurité : Classe I, sécurité renforcée entre le secteur et les sorties.

                     Conforme à la norme EN 61010-1, CAT II.

• CEM : Conforme aux normes EN 61326-1 et EN 55011.

• Alimentation : Secteur 220-240 Volts ±10%, 50/60 Hz.

• Entrée secteur : Embase C14 avec cordon fiche C13,
2 pôles + terre amovible.
• Consommation : 495 W maxi.

• Rendement : > 80% à puissance maxi.

• Température de fonctionnement : +5 à +40 °C.

• Coefficient de température /°C : 0.01% en tension et courant.

• Tension à la terre : 150 VDC Max.

• Présentation : Façade avec clavier sensitif, coque arrière avec poignée
de transport et logement cordon, boîtier métallique avec peinture époxy

Pourquoi choisir une de nos alimentations programmables ?

Informations complémentaires

Nombre de voie

3 voies

Puissance

400 WATTS

Volts

0 – 32 V, 0 – 64 V, 1 – 15 V

Ampères

0 – 12 A, 0 – 6 A, 3 A

Connectique

LAN, RS485, USB

Normes

• Sécurité : Classe I, sécurité renforcée entre le secteur et les sorties.
Conforme à la norme EN 61010-1, CAT II.

• CEM : Conforme aux normes EN 61326-1 et EN 55011.

Conseils

Nos réponses à vos questions courantes

Quelle est la puissance maximale de chaque voie de cette alimentation programmable ?

Chaque voie de cette alimentation programmable offre une puissance maximale de 32 V avec une plage de réglage de 0 à 32 V, sauf pour la troisième voie qui permet une plage de réglage de 1 à 15 V.

Est-ce que l’afficheur graphique permet de visualiser simultanément tous les paramètres de sortie ?

Oui, l’afficheur graphique LCD de cette alimentation programmable vous permet de visualiser simultanément tous les paramètres essentiels tels que la tension de sortie, le courant de sortie, les réglages de mode de fonctionnement, etc.

Quelles sont les options de connectivité disponibles pour cette alimentation programmable ?

Cette alimentation programmable offre une connectivité étendue avec des options telles que l’USB, le RS485, et en option, une connexion LAN (Ethernet) pour une intégration fluide dans votre système existant.

Est-il possible de contrôler cette alimentation programmable à distance via une interface LAN ?

Oui, grâce à l’option LAN disponible, vous pouvez contrôler cette alimentation programmable à distance via une interface réseau, ce qui vous permet de gérer et de surveiller facilement vos paramètres d’alimentation.

Quels sont les modes de fonctionnement proposés par cette alimentation programmable ?

Cette alimentation programmable propose différents modes de fonctionnement, tels que le mode série, le mode parallèle et le suivi automatique, offrant ainsi une flexibilité maximale pour répondre à vos besoins spécifiques.

Est-ce que cette alimentation programmable peut générer des formes d’ondes arbitraires ?

Oui, cette alimentation programmable est capable de générer des formes d’ondes arbitraires, des signaux carrés, des rampes positives et négatives, ainsi que des temps de montée et de descente réglables, vous offrant ainsi une grande diversité de fonctions pour vos applications.

Peut-on ajuster les temps de montée et de descente pour les sorties de cette alimentation programmable ?

Oui, vous avez la possibilité d’ajuster les temps de montée et de descente pour les sorties de cette alimentation programmable, ce qui vous permet de personnaliser la réponse de l’alimentation en fonction de vos besoins spécifiques.
