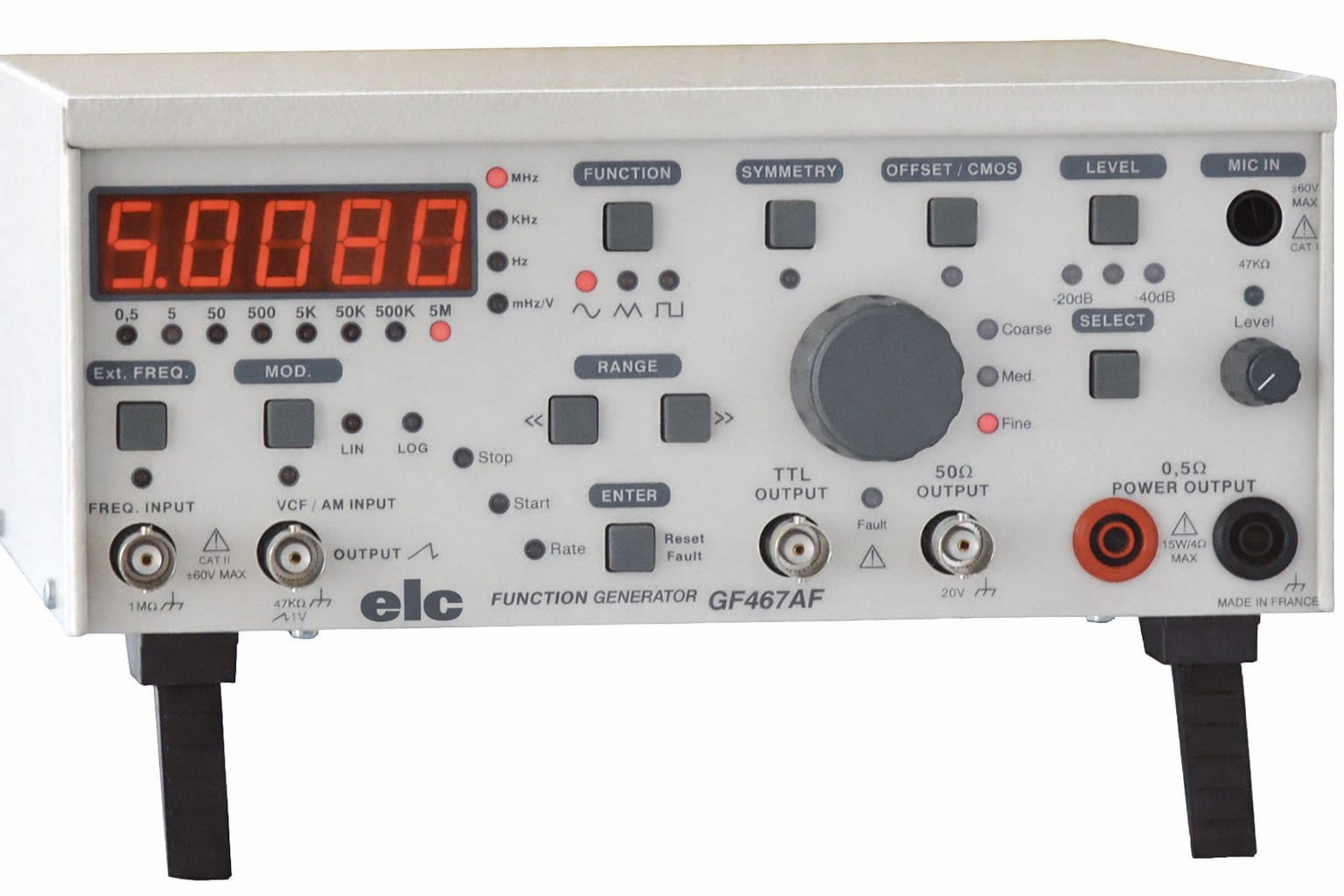

Funktionsgenerator RS232+LabVIEW™ : 5MHz + Amplificateur 15W

EAN: 3760244880475 SKU GF467AF Kategorien , Tags , , ,

VOLLSTÄNDING : Gegenseitiger Frequenzmeter 50MHz.
– Interne Wobbelung linear oder logarithmische, und Externe Wobbelung VCF oder FM. Modulationen des typs AM.
– Funktion CMos.
– Offset unabhänging vom Dämpfungswiderstand.
FESTGELEGT : Hohe Signalqualität.
– Tastverhältnis kontinuierlich verstellbar auf allen Bereichen.
GESCHÜTZT : Ausgang 50Ω und TTL geschütz gegen Spannungsrückspeisungen von + 60V.
EINFACH : Bekanntgabe durch Plakat aller Parameter

Datenblatt herunterladenBenutzerhandbuch herunterladen

440,00

Funktionsgenerator RS232+LabVIEW™ : 5MHz + Amplificateur 15W

EAN: 3760244880475 Ref. : GF467AF Kategorien , Tags , , ,

VOLLSTÄNDING : Gegenseitiger Frequenzmeter 50MHz.
– Interne Wobbelung linear oder logarithmische, und Externe Wobbelung VCF oder FM. Modulationen des typs AM.
– Funktion CMos.
– Offset unabhänging vom Dämpfungswiderstand.
FESTGELEGT : Hohe Signalqualität.
– Tastverhältnis kontinuierlich verstellbar auf allen Bereichen.
GESCHÜTZT : Ausgang 50Ω und TTL geschütz gegen Spannungsrückspeisungen von + 60V.
EINFACH : Bekanntgabe durch Plakat aller Parameter

Datenblatt herunterladenBenutzerhandbuch herunterladen

440,00

Beschreibung

Funktionen
• Dreieck, Sinus, Rechteck, Anstiegs, Implus, Offset, CMos, interne linear oder
logarithmische Wobbelung, externe Wobbelung VCF oder FM. AM.
• Frequenzbereich : 0,01 Hz bis 5 MHz in 8 Bereichen.
• Frequenzeinstellung : Rändelscheibe mit 3 Schritten
• Lösung : < 0.04% von bereich

Eigenschaften der Wellenformen
• Verzerrungsgrad der Sinuskurve : <1% harmonischen Wellen < -30 dB.
• Nichtlinearität des Dreiecks : max. 1% (bis zu 100 KHz).
• Anstiegs- und Abfallszeit des Rechtecksignals : max. 30 ns (10 bis 90%).

Tastverhältnis
• Kalibriert : auf 50% ± 1%.
• Verstellbar : kontinuierlich von 20 bis 80 % in allen Bereichen und für alle Signalformen. Lösung : < 1 % Schritt

Frequenzsuche
• Intern : Linear oder logarithmische, Anstiegszeit einstellbar von 10 ms bis 5 s und Tiefe einstellbar von 1 bis 100.
Einstellung Anfangsfrequenz, die gehommen und gedawert ist.
Anstiegs-Ausgang auf BNC-Buchse, Niveau 1 Volt bei 35KΩ.
• Extern : Eingang an BNC-Buchse, Eingangs-Impedanz : 47KΩ ± 10%,
Durchlassbereich DC bis 20KHz.
Verhältnis 500/1 : für eine Änderung zwischen 0 und -10 V (±1 V)
Verhältnis 1/500 : für eine Änderung zwischen 0 und +10 V (±1V)

Modulation der Amplitude
• Intern : frequenz von 440 Hz
• Tiefe : 4 Schritten von 25, 50, 75 oder 100 %
• Extern : Eingang an BNC-Buchse. Tiefe : 1Vrms = 100% für 10Vcc.

Frequenzmeter
• Frequenzbereich : 0 bis 50 MHz in 8 automatisch gewählten Bereichen.
Gegenseitige Lektüre für die in interner Position Frequenz.
• Anzeige : Auf viereinhalb 14-mm-5 Ziffern.
• Externer Eingang : Impedanz : 1MΩ / 20pF. Empfindlichkeit : 10mV eff.
• Genauigkeit : ± 0,025% ±1 Ziffer

Hauptausgang (Geschützt gegen Kurzschlüsse und Rückspeisungen bis zu ±60 Volt)
• Ausgangsimpedanz : 50Ω, Genauigkeit : ± 5%.
• Ausgangsniveau : 20 V Spitze-Spitze bei offenem Kreis, 10 V von 50Ω.                                                                                                                                                                                                                                  • Feste Dämpfung : umschaltbar 0, – 20dB oder -40 dB.
• Veränderliche Dämpfung : 0 dB bis – 40dB + Funktion DC
• Lösung : 100mV von 0 dB, 10mV von -20dB und 1 mV von -40dB
• Spannungsverschiebung : unabhängig von der festen Dämpfung unterschied ±10V bei offenem Kreis,± 5V(50Ω)

CMos Funktion : Unterschied des Signals des Ausganges im positiven
• Einstellbar von 0 bis ±10V bei offenem Kreis,0 bis ± 5 V bei 50Ω

Ausgang 0,5 Ω (Geschützt gegen Kurzschlüsse)
• Ausgangsimpedanz : 0,5Ω, Genauigkeit : ± 10%.
• Leistung : 15W bei 4Ω ; Maximalstrom : 2A
• Ausgangspannung : ± 12,5 V bei offenem Kreis.
• Spannungsverschiebung : 7,8 V bei 4Ω
• Durchgangsbereich : DC bis 100 KHz.
• Leistungseinstellung : von 0 bis Maximalwert bei Wahlschalte.
• Externer Eingang : Empfindlichkeit : 5mV; Eingangs-Impedanz 47kΩ
± 10%, Verstärkungsfaktor 500 ;
Durchgangsbereich: 0 bis 100KHz.

TTL-Ausgang (Geschützt gegen Kurzschlüsse undRückspeisungen bis zu ±60 Volt)
• Synchrones Rechtecksignal 0 – 5 Volt. Ausgangsbelastung : > 10.
• Anstiegs- und Abfallszeit : < 20 ns

Andere Eigenschaften
• Schutz : Klasse II, Sicherheits Ringtransformator (TBTS)
Entspricht der Norm EN 61010-1, Übers.-Kat.II,Schadstoffgrad2.
• EMC : Entspricht den Normen EN 61326-1
• Schutzart : IP 31
• Schnittstellen : RS232 verbindung, über 9-poligen SUB-D Stecker. LabVIEW
Treiber Download on www.elc.fr
• Versorgung: 230 Volt, ±10%, 50 / 60Hz ; 200-mA- Zeitsicherung.
• Netzversorgungseingang: 2 Phasen-Netzkabel unbeweglich.
• Leistungsaufnahme: max. 86 VA.
• Durchschlagsfestigkeit: 3000 V zwischen Eingang und Ausgang.
• Erscheinungsbild: Bedruckte Polycarbonat-Frontseite, Metallgehäuse mit Krückenfüsse

Zusätzliche Informationen

Type de générateurs de signaux

Analogique

Modulation de générateurs de signaux

0,01HZ à 5MHz

Normen

• Schutz : Klasse II, Sicherheits Ringtransformator (TBTS)
Entspricht der Norm EN 61010-1, Übers.-Kat.II,Schadstoffgrad2.
• EMC : Entspricht den Normen EN 61326-1
• Schutzart : IP 31
